拉力測試儀是上海恒剛生產供應的針對線束及電子行業研制開發的一種檢測設備,于檢測各種線束接線端子的拉脫力。可配置數顯、表盤推拉力計和夾具,鋼絞線拉力測試儀具有設備小巧、操作準確、測量精度高、試件裝夾方便、操作簡單等特點,是線束生產廠家確保產品質量的理想設備。電纜、配電柜、電動機、開關插座、燈具、空調、電熱水器、電表、攝像機、電話、電腦等等電氣設備。
拉力強度測試儀的應用:
金屬絲、金屬箔、管材。塑料板材、塑料薄膜及橡膠、電線電纜、膠粘劑、人造板、電線電纜、防水卷材等材料的拉伸壓縮、彎曲剝離、位移、撕裂、插拔力試驗,

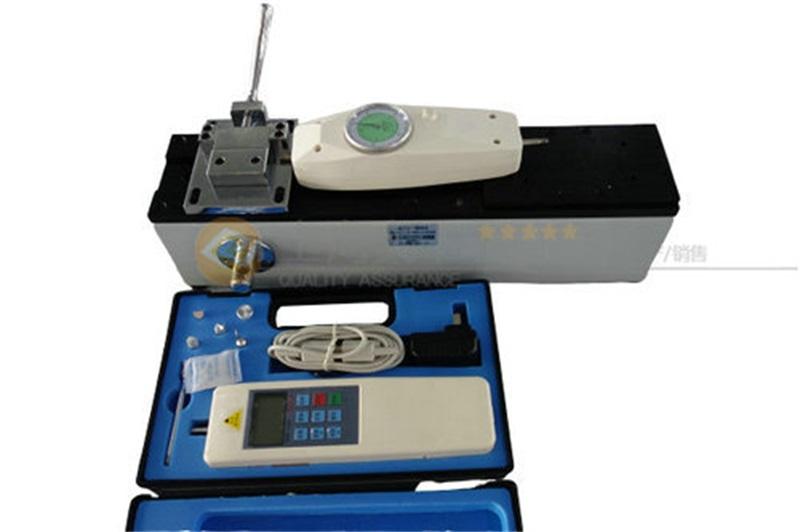

手搖式拉力試驗機 配置SGNK表盤推拉力計的圖片

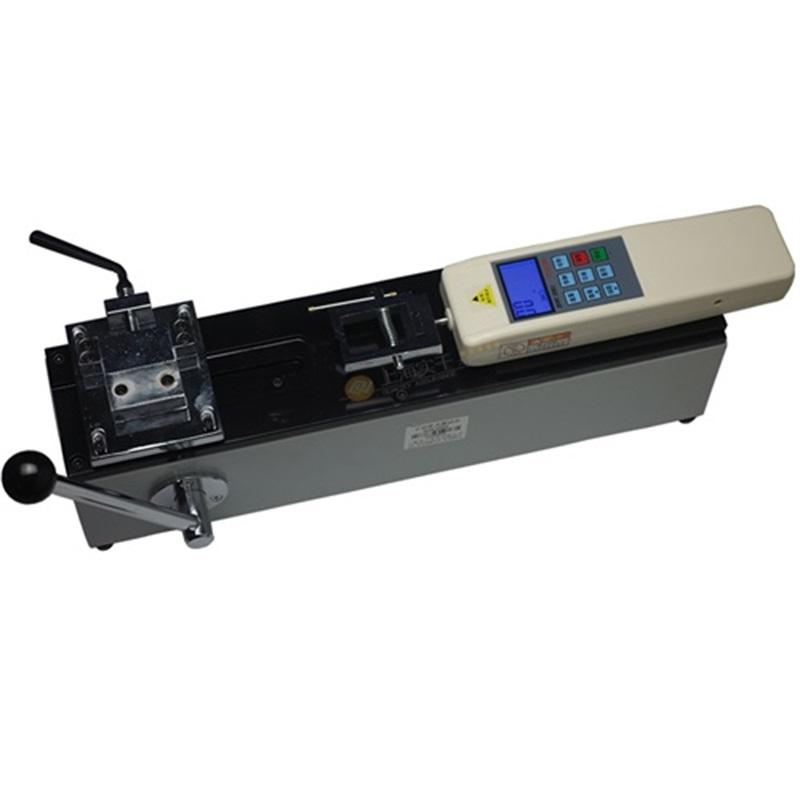

手搖式拉力試驗機 配置SGHF數顯測力計的圖片
手搖式拉力試驗機規格參數
手搖式拉力試驗機產品功能特點:
1.臥式安裝。
2.手動操作,操作簡單穩定。
3.可將本機臺安裝于桌(臺)上使用,使機架更加穩固。
鋼絞線拉力測試儀技術參數:
1.長×寬×高:450mm×260mm×160mm。
2.有效行程:50mm。
3.額定負荷:500N。(也可配置1000N)
4.凈重:10.6Kg。
手搖式拉力試驗機一般測試操作過程:
1、將各種線束接線端子一端電線部分放入左夾具的夾口中,旋轉手柄以夾穩電線部分(線束接線端子已被壓住)。
2、將線束接線端子另一端放入右夾具的夾口中,旋轉把手以保持線束接線端子一端卡在中間。
3、用M4內六角扳手,將左夾具中心對準右夾具的中心。
4、若用HF系列(數顯式推拉力計)的推拉力計時,打開電源,待液晶顯示屏顯示為零后即可。
5、若安裝NK系列(指針式推拉力計)的推拉力計時,按一下切換按鈕,使指回到零位即可。
6、旋動機身的手柄,使其左夾具向左運動,并能夠右夾具卡住端子。
手搖式拉力試驗機安裝過程注意事項
A、設備應安裝在干燥通風、無腐蝕氣體存在的廠房中。
B、設備安裝牢固,要有可靠接地,設備專線供電,以防干擾。
C、設備周圍不得有強磁場干擾源,設備主軸不能承受徑向力,同軸度要求誤差不超過0.05mm,使用有補償間隙的柔性聯軸節,設備由專業操作人員按照分類說明書設定儀表參數并操作。
D、設備出廠精度已經標定,非專業人員不得調整任何標定的精度上的按鍵和旋鈕,否則會造成精度偏差,需返回重新標定,非專業人員不得操作。
E、環境溫度不超過40℃,海拔高度不超過2500m。當環境溫度為20℃時,相對濕度不大于85%。
手搖式拉力試驗機安裝過程應用場景
